Các loại vải kéo khác nhau là gì?

Vải kéo có nhiều loại khác nhau, mỗi loại được thiết kế cho các yêu cầu hiệu suất cụ thể. Các loại chính là Vải căng PVC, vải PTFE (polytetrafluoroethylene), màng ETFE (ethylene tetrafluoroethylene), vải bóng HDPE và sợi thủy tinh phủ silicone . Trong số này, vải căng PVC thống trị thị trường toàn cầu - chiếm khoảng 60–70% tổng số lắp đặt màng kiến ​​trúc - do hiệu quả chi phí, dải màu rộng và hiệu suất kết cấu đáng tin cậy trên nhiều vùng khí hậu khác nhau. Hiểu từng loại là điều cần thiết trước khi thực hiện bất kỳ dự án kết cấu chịu kéo nào, cho dù đó là mái che, mái sân vận động hay mặt tiền màng nhịp dài.

Vải kéo PVC : Tiêu chuẩn ngành

Vải căng PVC được tạo ra bằng cách phủ một lưới sợi polyester cơ bản - lớp vải thô - lên cả hai mặt bằng bột nhão polyvinyl clorua. Kết quả là tạo ra một màng tổng hợp kết hợp độ bền kéo của polyester dệt với khả năng chống chịu thời tiết, kháng hóa chất và tính linh hoạt về mặt thẩm mỹ của PVC. Tấm vải kéo PVC tiêu chuẩn có độ bền kéo từ 3.000 N/5 cm đến hơn 10.000 N/5 cm , tùy thuộc vào số lượng sợi và trọng lượng lớp phủ.

Về mặt thực tế, màng PVC cấp 6 (khoảng 1.050 g/m2) đủ chắc chắn để chịu được tải trọng gió và tuyết động 1,5–2,5 kPa mà không bị biến dạng vĩnh viễn. Xếp hạng tải trọng đó bao gồm phần lớn kiến ​​trúc thương mại và công cộng ở vùng khí hậu ôn đới.

Xử lý bề mặt trên vải kéo PVC

Lớp phủ PVC thô thu hút bụi trong không khí và các mảnh vụn hữu cơ, dần dần làm ố màng và giảm khả năng truyền ánh sáng. Các nhà sản xuất giải quyết vấn đề này bằng sơn phủ sơn mài, sơn mài acrylic, lớp hoàn thiện bằng polyvinylidene fluoride (PVDF) và tấm cán mỏng PVDF/Tedlar. Màng PVC sơn PVDF giữ lại trên 90% độ sáng trắng ban đầu sau 10 năm tiếp xúc ngoài trời, so với khoảng 70–75% đối với PVC chưa được xử lý có cùng trọng lượng cơ bản. Đối với các dự án gần khu công nghiệp hoặc khu vực ven biển nơi lắng đọng muối và chất ô nhiễm mạnh, việc sử dụng lớp phủ ngoài PVDF hoặc Tedlar sẽ làm tăng thêm khoảng 8–15% chi phí vật liệu nhưng giảm đáng kể tần suất làm sạch từ hai lần mỗi năm xuống ba đến bốn năm một lần.

Tuổi thọ và khả năng tái chế của vải kéo PVC

Việc lắp đặt vải chịu kéo PVC được xác định rõ thường mang lại tuổi thọ sử dụng khoảng 15–25 năm trước khi lớp phủ xuống cấp làm ảnh hưởng đến khả năng chống cháy hoặc tính toàn vẹn của cấu trúc. Màng PVC hết tuổi thọ có thể được tái chế thông qua một số chương trình thu hồi của Châu Âu - ví dụ: quy trình Texyloop chuyển màng polyester phủ PVC đã qua sử dụng trở lại thành dạng hạt PVC tương đương nguyên chất và thu hồi lớp vải vụn polyester để tái xử lý. Phương pháp tiếp cận khép kín này giúp giảm lượng khí thải carbon trong vòng đời khoảng 30–40% so với xử lý tại bãi chôn lấp.

Sợi thủy tinh phủ PTFE: Tùy chọn tuổi thọ cao cấp

Sợi thủy tinh phủ PTFE (polytetrafluoroethylene) - thường được bán trên thị trường dưới các thương hiệu như Tenara hoặc Sheerfill - đại diện cho phân khúc cao cấp của thị trường vải căng. Vật liệu cơ bản là sợi thủy tinh dệt, về bản chất là không cháy và lớp phủ PTFE mang lại bề mặt trơ về mặt hóa học, ma sát cực thấp. Màng PTFE có tuổi thọ sử dụng dự kiến từ 30–50 năm , với một số công trình lắp đặt đáng chú ý như Nhà ga Haj ở Jeddah (hoàn thành năm 1981) hiện đã phục vụ liên tục được bốn thập kỷ.

Bề mặt PTFE không xốp có khả năng tự làm sạch hiệu quả: mưa rửa trôi các hạt trong không khí mà không để lại vết bẩn. Giá trị truyền ánh sáng thường nằm trong khoảng từ 5% đến 20%, mang lại cho cấu trúc PTFE chất lượng ánh sáng ban ngày khuếch tán, phát sáng mà không bị chói. Một hạn chế là chi phí - sợi thủy tinh phủ PTFE thường có giá ở mức gấp ba đến năm lần giá mỗi mét vuông của vải căng PVC tiêu chuẩn - điều này làm cho nó phù hợp nhất với các công trình mang tính mốc cố định hơn là các công trình lắp đặt theo mùa hoặc tạm thời.

Hiệu suất chữa cháy là một lợi thế quan trọng. PTFE/sợi thủy tinh được phân loại là không cháy theo hầu hết các quy tắc xây dựng quốc gia, giúp đơn giản hóa đáng kể việc cấp phép cho các không gian công cộng khép kín như khu mua sắm, nhà ga sân bay và mái sân vận động.

Phim ETFE: Tính minh bạch và hiệu suất nhẹ

ETFE (ethylene tetrafluoroethylene) về mặt kỹ thuật không phải là vải dệt mà là màng fluoropolymer nhiệt dẻo. Nó được bao gồm trong họ màng kéo vì nó được cắt, hàn và căng bằng các nguyên tắc cấu trúc tương đương. Một lớp màng ETFE nặng chỉ 150–350 g/m2 - khoảng 1% trọng lượng của một tấm kính tương đương - giúp giảm đáng kể các yêu cầu về tải trọng kết cấu chính và mở ra khả năng vượt nhịp mà kính không thể đạt được về mặt kinh tế.

ETFE đạt được giá trị truyền ánh sáng 90–95% cho một lớp , khiến nó trở thành lựa chọn ưu tiên khi ưu tiên thiết kế là tối đa hóa ánh sáng ban ngày tự nhiên. Trung tâm thể thao dưới nước quốc gia Bắc Kinh ("Khối nước"), được hoàn thành cho Thế vận hội 2008, đã sử dụng hơn 100.000 m2 tấm đệm ETFE và vẫn là một trong những ví dụ được trích dẫn nhiều nhất về độ trong suốt và tính linh hoạt về cấu trúc của vật liệu.

Phim ETFE thường được lắp đặt dưới dạng hệ thống đệm bơm hơi nhiều lớp thay vì màng căng đơn. Áp suất không khí được duy trì giữa các lớp giúp cách nhiệt (giá trị U là 1,5–2,8 W/m²K đối với hệ thống hai lớp) và độ cứng của kết cấu. Tuy nhiên, hệ thống lạm phát cơ học yêu cầu hợp đồng bảo trì và máy nén dự phòng, làm tăng thêm độ phức tạp trong vận hành so với màng PVC hoặc PTFE tĩnh.

Vải bóng râm HDPE: Được thiết kế để kiểm soát năng lượng mặt trời

Vải bóng râm bằng polyetylen mật độ cao (HDPE) chiếm một vị trí riêng biệt trong cấu trúc vải chịu kéo. Không giống như vải căng PVC hoặc màng PTFE, vải bóng HDPE là cấu trúc dệt mở hoặc dệt kim được thiết kế đặc biệt để chặn bức xạ mặt trời đồng thời cho phép không khí chuyển động. Vải bóng râm HDPE có hệ số bóng râm từ 30% đến 95% , cho phép hiệu chỉnh chính xác mức giảm hấp thụ năng lượng mặt trời so với thông gió tự nhiên.

Điều này làm cho HDPE trở thành vật liệu chủ đạo cho bãi đậu xe, sân chơi, công trình che nắng nông nghiệp và khu vực khách sạn ngoài trời ở vùng khí hậu nóng. Mái che bằng nhựa HDPE có hệ số che bóng 90% trên bãi đậu xe ở Dubai hoặc Phoenix có thể giảm nhiệt độ bề mặt trên các phương tiện đang đỗ từ 20–30°C so với nhựa đường không có mái che, giảm đáng kể nhiệt độ bên trong cabin và tải của điều hòa không khí. Độ bền kéo của vải bóng râm HDPE thấp hơn so với màng kiến ​​trúc tráng phủ - thường là 1.500–4.500 N/5 cm - vì vậy các thiết kế kết cấu phải tính đến điều này khi xác định khả năng chống gió và khả năng chịu tải của tuyết.

Vải bóng râm HDPE được ổn định tia cực tím trong quá trình sản xuất và đạt chất lượng thương mại. Đảm bảo độ ổn định tia cực tím 10 năm . Cấu trúc mở xốp có nghĩa là vải không tích tụ nước đọng, loại bỏ tải trọng đọng phải được xem xét với vải kéo căng PVC không thấm nước khi lắp đặt có độ dốc thấp.

Sợi thủy tinh bọc silicon: Ứng dụng nhiệt độ cao thích hợp

Màng sợi thủy tinh bọc silicon là loại vải có độ bền kéo ít phổ biến nhất trong kiến trúc nói chung nhưng lại đóng vai trò quan trọng trong môi trường chế biến thực phẩm và nhiệt độ cao. Lớp phủ đàn hồi silicon vẫn ổn định từ -60°C đến 230°C liên tục , với đỉnh điểm ngắn hạn có thể chịu được lên tới 300°C. Phạm vi nhiệt này vượt xa giới hạn hoạt động của vải căng PVC (thường được đánh giá ở mức hoạt động liên tục ở 70°C) và khiến silicone/sợi thủy tinh trở thành lựa chọn mặc định cho màn che trên lò nướng công nghiệp, vỏ xưởng đúc và vùng thoát nhiệt trong các cơ sở sản xuất.

Lớp phủ silicon cũng an toàn thực phẩm, không độc hại và có khả năng chống lại hầu hết các axit, kiềm và chất tẩy rửa được sử dụng trong sản xuất thực phẩm. Những đặc tính này đã dẫn đến việc sử dụng ngày càng nhiều các kết cấu mái kéo tại các chợ thực phẩm và cơ sở chế biến, nơi việc làm sạch bằng hơi nước áp suất cao thường xuyên là thường xuyên. Sự đánh đổi là chi phí: sợi thủy tinh phủ silicon đắt hơn đáng kể so với vải căng PVC và thậm chí cả màng PTFE ở một số cấu hình.

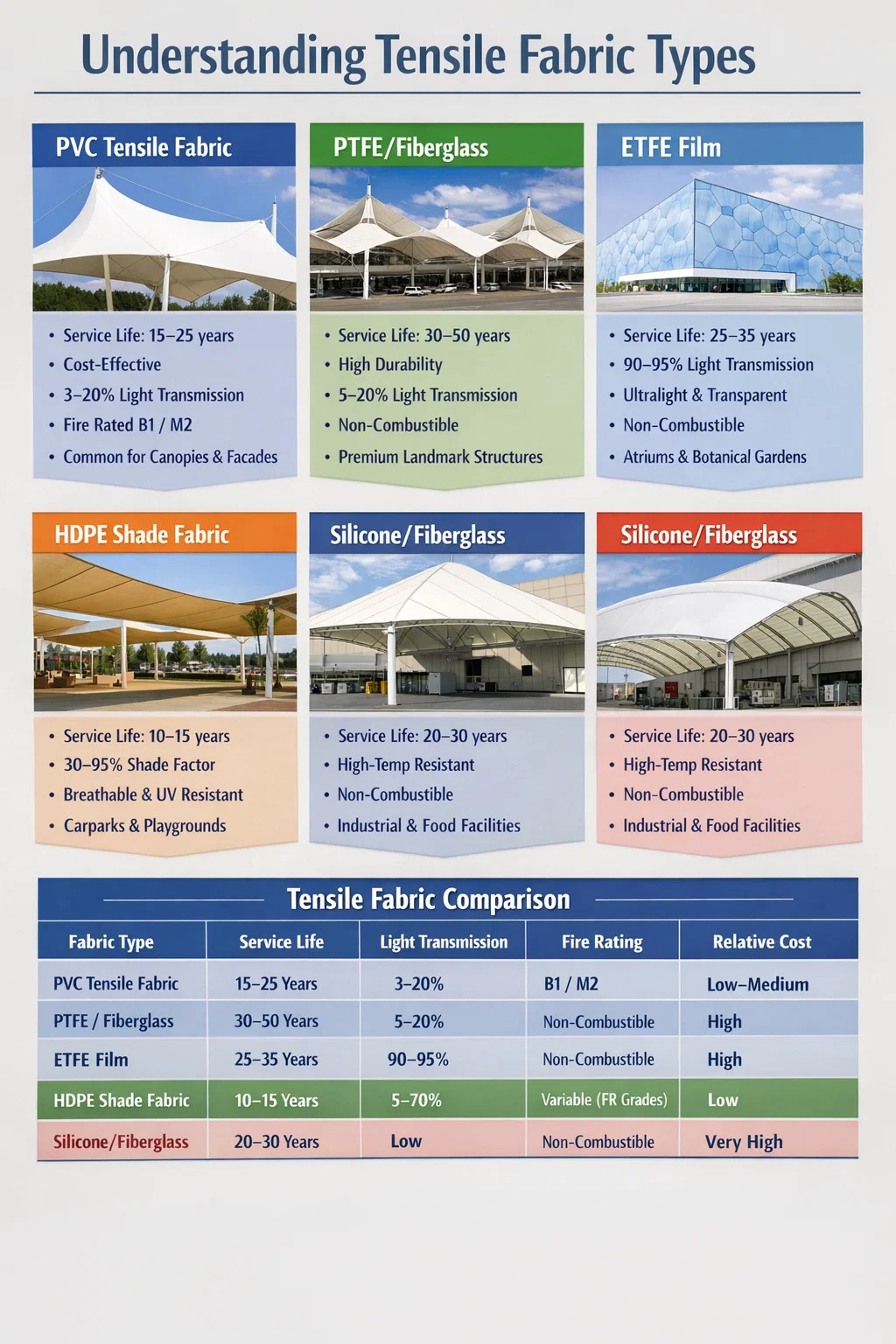

So sánh trực tiếp tất cả các loại vải chịu kéo

Bảng dưới đây tóm tắt các đặc tính thương mại và hiệu suất chính của từng loại vải chịu kéo chính để hỗ trợ các quyết định về thông số kỹ thuật.

Các loại vải kéo PVC khác nhau như thế nào

Không phải tất cả các loại vải kéo PVC đều giống nhau. Phân khúc thị trường thành các loại trọng lượng - thường là Cấp 2 đến Cấp 9 - và trong mỗi cấp, các cấp chất lượng khác nhau đáng kể tùy theo kết cấu vải thô, công thức hợp chất PVC và công nghệ sơn phủ. Đây là cách phân chia các cấp độ chính trong ứng dụng thực tế:

• Lớp 2–3 (400–600 g/m2): Phòng triển lãm nhẹ, rạp chiếu sự kiện tạm thời, cánh buồm che nắng ngắn hạn. Độ bền kéo thường là 2.500–4.000 N/5 cm. Không nên dùng cho các công trình cố định ở vùng có gió lớn.
• Lớp 5–6 (750–1.100 g/m2): Đặc trưng của kiến trúc thương mại - mái che kéo, lối đi dành cho người đi bộ, nhà chờ trung chuyển và tấm ốp mặt tiền. Độ bền kéo 5.000–7.500 N/5 cm. Tuổi thọ sử dụng thường được đánh giá là 15–20 năm với lớp phủ ngoài PVDF.
• Lớp 8–9 (1.200–1.600 g/m2): Mái sân vận động, trung tâm giao thông có nhịp lớn, mặt tiền chịu lực chịu áp lực gió vượt quá 2 kPa. Độ bền kéo 9.000–12.000 N/5 cm. Thường được chỉ định bằng lớp phủ Tedlar để có khả năng chống chịu thời tiết và tuổi thọ tối đa.

Cấu trúc scrim bên trong PVC cũng có vấn đề. Vải dệt trơn cung cấp độ bền kéo đồng đều theo cả hướng dọc và hướng ngang - được ưu tiên cho các cấu trúc màng dự ứng lực hai trục. Vải leno dệt hoặc sợi chèn có độ bền cao hơn theo một hướng và được sử dụng trong các ứng dụng kéo một chiều chẳng hạn như mái vòm thùng.

Tiêu chuẩn về tính năng chống cháy cho vải kéo

Hiệu suất cháy là một yếu tố đặc điểm kỹ thuật không thể thương lượng đối với bất kỳ cấu trúc kéo kín hoặc nửa kín nào. Tiêu chuẩn khác nhau tùy theo khu vực:

• Châu Âu: Phân loại phản ứng cháy theo EN 13501-1 Vải kéo căng PVC được xử lý FR thường đạt được Loại B-s2, d0 hoặc Loại C-s2, d0. PTFE và ETFE đạt loại A2-s1, d0 (không cháy).
• Pháp: Hệ thống phân loại M. Vải kéo căng PVC được xử lý thích hợp sẽ đạt được M2 (chất chống cháy), cần thiết cho các không gian tụ tập công cộng có mái che.
• Hoa Kỳ: NFPA 701 và ASTM E84. Màng PVC kiến ​​trúc chất lượng đạt được chỉ số lan truyền ngọn lửa Loại A (FSI 25).
• Úc/New Zealand: NHƯ/NZS 1530.3. Vải kéo căng PVC được sử dụng trong các tòa nhà lắp ráp Loại 9 thường yêu cầu Chỉ số dễ bắt lửa ≤ 6 và Chỉ số lan truyền ngọn lửa ≤ 0.

Phụ gia chống cháy trong vải căng PVC được đưa vào ở giai đoạn phối trộn, không được sử dụng làm lớp phủ bề mặt , có nghĩa là hiệu suất FR không giảm sau khi làm sạch hoặc mài mòn. Đây là điểm khác biệt quan trọng cần xác minh khi xem xét bảng dữ liệu kỹ thuật của sản phẩm - các phương pháp xử lý FR áp dụng trên bề mặt trên màng giá rẻ sẽ xuống cấp theo thời gian và mất đi tính tuân thủ chứng nhận.

Đặc tính âm thanh và nhiệt của các loại vải kéo

Hiệu suất âm thanh thường bị bỏ qua trong quá trình lựa chọn vật liệu nhưng lại trở nên quan trọng trong không gian công cộng có mái che. Vải căng PVC là bề mặt phản chiếu — hệ số hấp thụ âm thanh (αw) thường nằm trong khoảng từ 0,05 đến 0,15 — nghĩa là tiếng ồn dội lại tích tụ trong môi trường được phủ màng trừ khi có tích hợp lớp lót hấp thụ hoặc tấm cách âm thứ cấp. Đội ngũ thiết kế sân vận động thường xuyên sử dụng lớp lót cách âm thứ cấp bằng vải căng PVC đục lỗ với lớp cách nhiệt để giảm thời gian âm vang trên khán đài có mái che từ 3–5 giây xuống mục tiêu 1,5–2 giây để giọng nói có thể hiểu được.

Hiệu suất nhiệt của vải kéo căng PVC một lớp còn khiêm tốn. Màng PVC tiêu chuẩn 900 g/m2 có giá trị U xấp xỉ 5,5–6,5 W/m2K , tự nó cung cấp khả năng cách nhiệt tối thiểu. Hệ thống PVC hai lớp có khe hở không khí hoặc lớp cách nhiệt có thể đạt được giá trị U là 1,5–3,0 W/m2K, khiến chúng phù hợp với không gian kín theo mùa. Ngược lại, hệ thống đệm ETFE đạt được giá trị U là 1,0–2,0 W/m2K với hệ thống hai lớp và dưới 1,0 W/m2K với ba lớp trở lên cùng với chất độn argon.

Phản xạ mặt trời là một trình điều khiển nhiệt khác. Vải căng PVC màu trắng với lớp phủ ngoài PVDF có thể đạt được giá trị phản xạ mặt trời là 0,65–0,75 (TSR), giảm đáng kể mức tăng nhiệt mặt trời dưới tán so với các tùy chọn PVC sẫm màu hơn (TSR 0,10–0,30) hoặc tấm lợp kim loại trần (TSR 0,20–0,40). Đây là lợi thế đáng kể về hiệu quả sử dụng năng lượng đối với những không gian khách sạn ngoài trời muốn có bóng mát mà không tích tụ nhiệt quá mức.

Công nghệ nối và nối cho vải kéo PVC

Tính toàn vẹn về cấu trúc của màng căng chỉ đáng tin cậy như các đường nối của nó. Các tấm vải chịu kéo PVC được nối bằng hai phương pháp chính:

• Hàn tần số cao (HF): Một trường điện từ làm dao động các phân tử PVC tại đường nối, tạo ra nhiệt làm hợp nhất hai lớp thành một liên kết đồng nhất. Các mối hàn HF được thực hiện đúng cách sẽ đạt được độ bền đường may 85–100% màng gốc , nghĩa là đường nối không tạo ra điểm yếu về cấu trúc. Đây là tiêu chuẩn công nghiệp cho tất cả các sản phẩm vải căng PVC thương mại.
• Hàn khí nóng: Một luồng không khí nóng (250–400°C) làm mềm bề mặt PVC, sau đó chúng được ép lại với nhau dưới áp lực của con lăn. Được sử dụng để sửa chữa tại chỗ và các đường may có hình dạng cong hoặc không đều, nơi các tấm hàn HF không thể chạm tới. Độ bền đường may thường bằng 75–90% vải gốc.

Sợi thủy tinh phủ PTFE không thể hàn HF vì đế sợi thủy tinh không phản ứng với kích thích điện từ và lớp phủ PTFE ổn định nhiệt và không nóng chảy ở nhiệt độ dưới 327°C. Thay vào đó, các tấm PTFE được nối cơ học bằng cách sử dụng các thanh kẹp thép phủ PTFE và các khớp nối bắt vít, đòi hỏi các đường nối chồng lên nhau rộng hơn (thường là 50–100 mm so với 15–25 mm đối với các mối hàn PVC HF) và tăng thêm độ phức tạp khi chế tạo.

Việc chấm dứt cạnh của vải căng PVC sử dụng một số chiến lược: cáp trong kênh (cáp thép bọc PVC được nhúng trong viền hàn liên kết với cấu hình đùn nhôm liên tục), dây bu lông (một hạt tròn liên tục dọc theo chu vi của tấm) và các kết nối tấm và bu lông cho các điểm neo tập trung chịu tải cao nhất. Việc lựa chọn đầu cuối cạnh ảnh hưởng đến cả chi tiết trực quan của quá trình lắp đặt đã hoàn thiện và khả năng truyền tải tối đa tại mỗi neo.

Chọn loại vải kéo phù hợp cho dự án của bạn

Cây quyết định cho đặc tính kỹ thuật của vải chịu kéo thường tuân theo logic sau:

1. Ngân sách và vòng đời dự án: Nếu tuổi thọ thiết kế dưới 20 năm hoặc ngân sách hạn chế, vải căng PVC với lớp phủ ngoài PVDF hầu như luôn là câu trả lời chính xác. Đối với các công trình mang tính bước ngoặt 30 năm, PTFE hoặc ETFE cao cấp sẽ chứng minh được mức phí bảo hiểm.
2. Yêu cầu về ánh sáng: Ánh sáng ban ngày tự nhiên tối đa? Chỉ định phim ETFE. Kiểm soát ánh sáng ban ngày khuếch tán? PVC hoặc PTFE màu trắng hoặc sáng màu. Loại trừ năng lượng mặt trời bằng hệ thống thông gió? Vải bóng HDPE.
3. Yêu cầu phân loại đám cháy: Kiểm tra yêu cầu về mã xây dựng địa phương đối với loại sức chứa. Nếu bắt buộc phải phân loại loại không cháy (EN A2 hoặc tương đương), thì PTFE hoặc ETFE là những lựa chọn màng duy nhất. Nếu loại B hoặc C được chấp nhận thì vải PVC kéo có xử lý FR tích hợp sẽ đủ tiêu chuẩn.
4. Tiếp xúc với môi trường: Ô nhiễm cao hay phơi nhiễm muối ven biển? Ưu tiên lớp phủ ngoài PVDF hoặc Tedlar trên PVC hoặc chọn PTFE để không cần bảo trì. Khu công nghiệp nhiệt độ cao? Chỉ định sợi thủy tinh bọc silicone.
5. Kết cấu nhịp và tải trọng: Đối với các nhịp vượt quá 40–50 m và tải trọng động cao, phân tích kỹ thuật kết cấu sẽ quyết định lựa chọn trọng lượng vải. Làm việc sớm với nhà sản xuất màng để xác nhận rằng loại vải căng PVC đã chọn đáp ứng các giá trị ứng suất được tính toán tại tất cả các điểm kết nối.

Không có loại vải chịu kéo nào chiếm ưu thế trong tất cả các ứng dụng. Tuy nhiên, để kết hợp hiệu suất kết cấu, tính linh hoạt trong thiết kế, hiệu quả chi phí và đặc điểm lắp đặt thực tế, Vải căng PVC vẫn là chất liệu được ứng dụng rộng rãi nhất trên thị trường , phục vụ các công trình từ mái chợ tạm cho đến mái cố định rộng hàng nghìn mét vuông. Việc hiểu đầy đủ các loại - và vị trí của vải căng PVC nằm trong quang phổ đó - mang lại cho các nhà thiết kế và người quản lý dự án nền tảng để đưa ra các quyết định tự tin, phù hợp với đặc điểm kỹ thuật ngay từ những giai đoạn thiết kế sớm nhất.
