Cách cài đặt vải kéo: Hướng dẫn từng bước đầy đủ

Cách cài đặt vải kéo: Câu trả lời trực tiếp

Lắp đặt vải căng - đặc biệt Vải căng PVC - yêu cầu một trình tự có cấu trúc: chuẩn bị địa điểm, lắp dựng khung, trải vải và định vị, căng mép và neo cuối cùng. Quá trình này không chỉ đơn giản là kéo chặt vật liệu; nó liên quan đến việc phân bổ lực căng được tính toán để ngăn ngừa biến dạng, võng hoặc hỏng hóc sớm. Khi thực hiện đúng cách, cấu trúc vải căng PVC được lắp đặt đúng cách có thể tồn tại lâu dài. 15 đến 25 năm với mức bảo trì tối thiểu.

Cho dù bạn đang lắp đặt mái che che nắng trên sân thương mại, mái che kéo cho địa điểm tổ chức sự kiện ngoài trời hay mái màng kiến ​​trúc lớn, các nguyên tắc lắp đặt cốt lõi vẫn giống nhau. Hướng dẫn này sẽ trình bày chi tiết từng giai đoạn để bạn có tài liệu tham khảo đáng tin cậy từ đầu đến cuối.

Tìm hiểu về vải kéo PVC trước khi lắp đặt

Trước khi chọn một công cụ duy nhất, bạn cần hiểu tài liệu bạn đang làm việc. Vải căng PVC là loại vải kỹ thuật có tráng phủ được làm bằng cách ép nhựa polyvinyl clorua (PVC) lên lưới sợi polyester cơ bản. Cấu trúc này mang lại cho vật liệu những đặc tính chính: độ bền kéo cao, độ ổn định kích thước dưới tải trọng, khả năng chống tia cực tím và không thấm nước.

Trọng lượng vải kéo PVC phổ biến được sử dụng trong lắp đặt kiến trúc và thương mại có phạm vi từ 650 g/m2 đến 1.100 g/m2 . Các loại vải nhẹ hơn có định lượng khoảng 650–750 g/m2 phù hợp với các cấu trúc tạo bóng râm và nơi trú ẩn tạm thời, trong khi các loại vải nặng hơn có định lượng 900–1.100 g/m2 được sử dụng làm mái che cố định, mái che sân vận động và các kết cấu chịu kéo có nhịp lớn.

Các thuộc tính chính ảnh hưởng đến việc cài đặt

• Độ bền kéo: thông thường 3.000–6.000 N/5cm theo hướng dọc và ngang
• Khả năng chống rách: quan trọng đối với các kết cấu chịu gió
• Giãn nở vì nhiệt: PVC giãn nở và co lại theo nhiệt độ, điều này phải được tính đến trong lực căng
• Lớp phủ bề mặt: một số loại vải có lớp phủ PVDF hoặc sơn mài ảnh hưởng đến cách chúng phản ứng với phần cứng kẹp
• Đường hàn: độ bền đường hàn tại nhà máy phải đáp ứng hoặc vượt quá 80% độ bền của vải cơ bản

Hiểu được các đặc tính này giúp bạn chọn phần cứng căng phù hợp, đặt giá trị lực căng trước chính xác và tránh làm vải bị căng quá mức trong quá trình lắp đặt.

Các công cụ và vật liệu cần thiết để lắp đặt vải kéo

Có các công cụ phù hợp tại chỗ trước khi bắt đầu lắp đặt giúp tiết kiệm thời gian, giảm sai sót và bảo vệ cả vải và những người lao động có liên quan. Dưới đây là danh sách đầy đủ những gì bạn sẽ cần để lắp đặt vải căng PVC tiêu chuẩn.

Chuẩn bị trang web: Bước Hầu hết người cài đặt đều vội vàng

Chuẩn bị mặt bằng kém là nguyên nhân hàng đầu gây ra vấn đề khi lắp đặt. Trước khi vải căng PVC đến công trường, khung kết cấu hoặc các điểm neo phải được lắp dựng hoàn chỉnh, kiểm tra độ thẳng đứng và mức độ, đồng thời xác nhận khớp với bản vẽ chế tạo. Bất kỳ sai lệch nào lớn hơn ±5mm từ kích thước thiết kế có thể dẫn đến sự phân bổ lực căng không đồng đều trên tấm vải.

Danh sách kiểm tra trước khi vải đến công trường

• Xác nhận tất cả các bộ phận khung thép hoặc nhôm đã được lắp đặt, nối thẳng và hàn hoặc bắt vít theo bản vẽ kỹ thuật
• Xác minh móng bê tông hoặc đế neo đã đạt cường độ bảo dưỡng tối đa (thường 28 ngày đối với bê tông tiêu chuẩn )
• Kiểm tra xem tất cả thanh ray keder hoặc phần cứng kẹp đã được lắp sẵn trên khung chưa
• Đo kích thước đường chéo của phần mở khung để xác nhận nó là hình vuông - hai đường chéo phải nằm trong cách nhau 10mm
• Clear the area below and around the structure of debris, sharp objects, or anything that could snag or puncture the fabric during unrolling
• Kiểm tra dự báo thời tiết - không bắt đầu lắp đặt vải nếu tốc độ gió vượt quá 25 km/giờ hoặc nếu trời sắp mưa
• Đảm bảo thiết bị tiếp cận (giàn giáo, xe nâng cần cẩu hoặc sàn làm việc trên cao) ở đúng vị trí và được kiểm tra an toàn

One frequently overlooked step is checking the temperature on installation day. Vải căng PVC should ideally be installed when ambient temperatures are between 10°C và 30°C . Trong điều kiện rất lạnh, PVC trở nên cứng hơn và kém dẻo hơn, khiến việc đặt vào đường ray keder khó khăn hơn. Trong điều kiện rất nóng, vải sẽ giãn ra và có thể bị chùng sau khi lắp vào khi nguội đi.

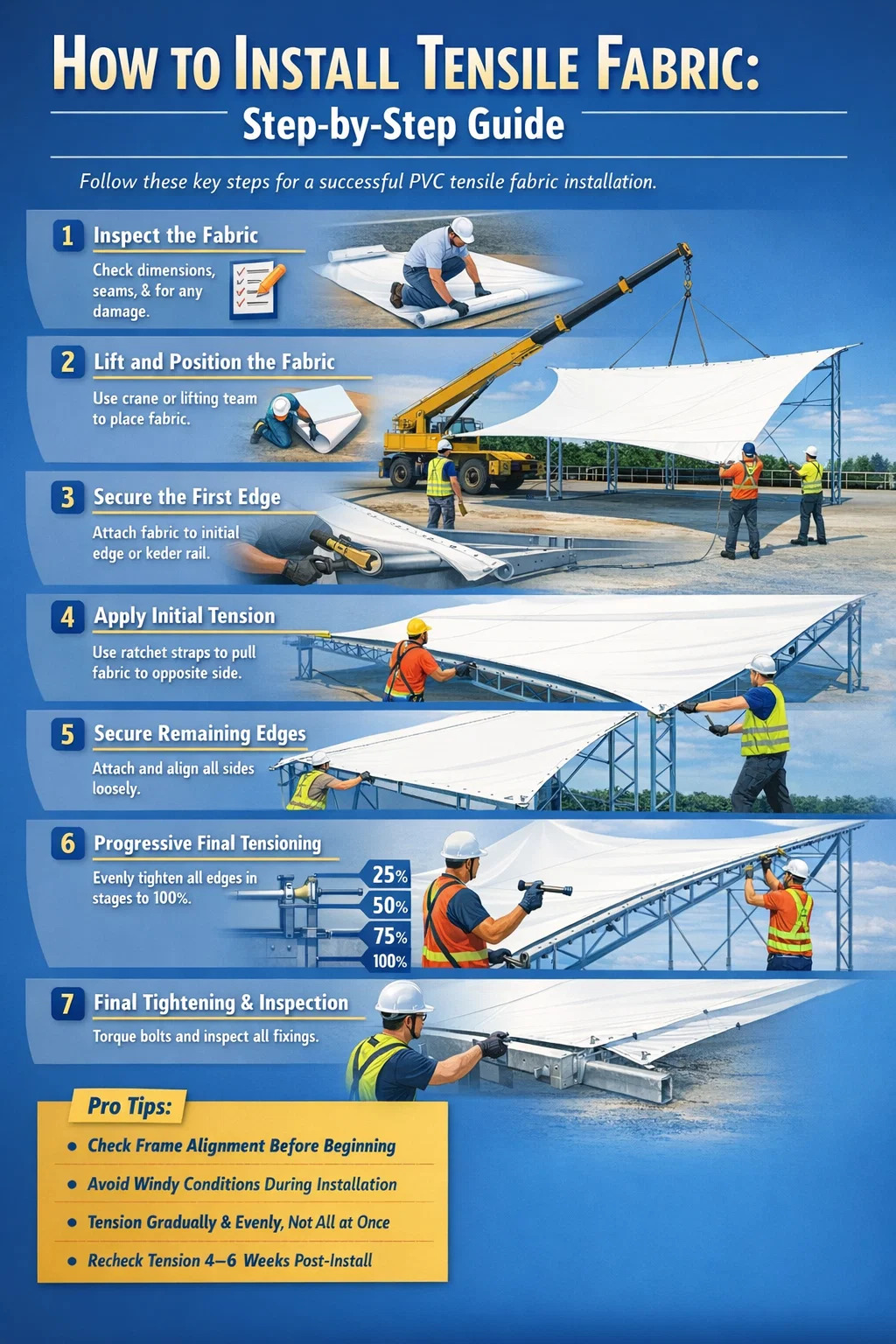

Quy trình lắp đặt từng bước cho vải kéo PVC

Trình tự sau đây áp dụng cho hầu hết các công trình lắp đặt vải căng PVC thương mại và kiến trúc. Điều chỉnh dựa trên hệ thống gắn cạnh cụ thể được sử dụng - đường ray keder, kẹp tấm hoặc kênh dây.

Bước 1 - Kiểm tra tấm vải trước khi trải cuộn

Trước khi mở cuộn, hãy kiểm tra tài liệu giao hàng để xác nhận tấm vải khớp với thứ tự: kích thước, loại vật liệu và vị trí đường hàn chính xác. Sau khi cuộn được mở ra, hãy trải vải lên một tấm bạt sạch hoặc tấm phủ bảo vệ mặt đất. Kiểm tra xem có bất kỳ hư hỏng nào khi vận chuyển không - vết cắt, vết mài mòn hoặc dây đai vải bị biến dạng. Kiểm tra xem tất cả các phụ kiện ở góc, lỗ khoen hoặc cạnh keder có còn nguyên vẹn và được đặt đúng vị trí hay không.

Không kéo vải trên mặt đất gồ ghề. Ngay cả khi tiếp xúc trong thời gian ngắn với bê tông hoặc sỏi cũng có thể làm mòn lớp phủ PVC, ảnh hưởng đến khả năng chống tia cực tím và độ bền lâu dài.

Bước 2 - Nhấc và định vị vải lên cấu trúc

Đối với các tấm nhỏ có diện tích dưới khoảng 30 mét vuông, một nhóm gồm bốn đến sáu công nhân có thể nâng và định vị vải theo cách thủ công. Đối với các tấm lớn hơn, cần có cần trục hoặc xe nâng có thanh phân phối. Chỉ gắn dây nâng vào các điểm nâng được chỉ định - không bao giờ gắn vào thân vải.

Đặt vải lên trên cấu trúc sao cho cạnh dài nhất thẳng hàng với bộ phận cấu trúc dài nhất. Điều này giảm thiểu khoảng cách mỗi cạnh phải di chuyển để đến điểm gắn của nó, giảm nguy cơ căng thẳng khi xử lý không đồng đều trong giai đoạn tiếp theo.

Bước 3 - Bảo vệ cạnh đầu tiên

Luôn bắt đầu bằng một cạnh cố định hoặc ít chuyển động - thường là một cạnh thẳng dọc theo dầm sườn hoặc bộ phận kết cấu chính. Đối với hệ thống đường ray keder, trượt dây keder hoặc chuỗi hạt vào kênh nhôm bắt đầu từ một đầu và hướng về phía đầu kia. Sử dụng vồ cao su và dụng cụ đẩy có cạnh nhẵn để đặt hạt keder hoàn toàn vào khe mà không làm biến dạng hạt.

Đối với hệ thống kẹp tấm, đặt nếp gấp vải bên dưới tấm kẹp, chèn chặt các bu lông bằng ngón tay và xác nhận căn chỉnh trước bất kỳ thao tác siết chặt cuối cùng nào. Ở giai đoạn này, tất cả các vật cố định chỉ nên được siết chặt bằng tay - việc siết chặt cuối cùng sẽ diễn ra sau đó.

Bước 4 - Áp dụng lực căng ban đầu cho cạnh đối diện

With the first edge secured, move to the opposite edge. Gắn dây đai bánh cóc hoặc dây kéo đi kèm vào các phụ kiện ở góc hoặc vòng căng và kéo vải về phía điểm gắn của nó. Mục tiêu ở giai đoạn này không phải là độ căng cuối cùng - nó chỉ đơn giản là loại bỏ độ chùng lớn để vải nằm phẳng trên cấu trúc.

Khi bạn kéo, hãy quan sát bề mặt vải. Bất kỳ nếp nhăn chéo nào đều cho thấy lực kéo không đồng đều. Điều chỉnh hướng và cường độ kéo trên từng dây đeo một cách độc lập để giữ cho tấm vải đi thẳng. Khi cạnh đối diện chạm đến phần cứng đính kèm của nó, hãy cố định nó một cách lỏng lẻo - kẹp chặt bằng tay hoặc hạt keder được lắp một phần.

Bước 5 - Bảo vệ các cạnh còn lại

Với hai cạnh đối diện được gắn lỏng lẻo, hãy xử lý hai cạnh còn lại theo trình tự tương tự: gắn, căn chỉnh, kéo nhẹ và cố định lỏng lẻo. Đến cuối bước này, tất cả bốn cạnh (hoặc tất cả các cạnh chu vi đối với các hình dạng phức tạp) phải được gắn lỏng lẻo vào cấu trúc. Vải vẫn có vẻ hơi chùng - điều này được mong đợi và chính xác ở giai đoạn này.

Bước 6 - Căng thẳng cuối cùng lũy tiến

Đây là giai đoạn quan trọng nhất của toàn bộ quá trình cài đặt. Lực căng cuối cùng phải được áp dụng đồng thời dần dần và đồng đều trên tất cả các cạnh - không phải từng cạnh. Phương pháp đúng là làm việc trong lượt tăng dần : áp dụng 25% lực căng mục tiêu cho tất cả các cạnh, sau đó là 50%, rồi 75%, rồi 100%. Cách tiếp cận tiến bộ này đảm bảo vải trải dài đồng đều trên toàn bộ diện tích của nó mà không bị căng thẳng tập trung tại bất kỳ điểm nào.

Đối với hệ thống đường ray keder, độ căng cuối cùng đạt được bằng cách siết chặt các bu lông căng hoặc chốt xoay được tích hợp vào nắp đầu đường ray. Đối với hệ thống kẹp tấm, bu lông được siết chặt theo giá trị mômen xoắn quy định - thường là 25–40 Nm đối với bu lông không gỉ M10, tùy thuộc vào thông số phần cứng.

Trong suốt quá trình căng, theo dõi bề mặt vải liên tục. Bề mặt được căng chính xác của tấm vải căng PVC phải:

• Không có nếp nhăn căng thẳng chéo chạy trên bảng điều khiển
• Căng khi ấn nhẹ bằng tay, với độ lệch tối thiểu
• Cong theo hình dạng mong muốn (chống giật, đồng bộ hoặc phẳng, theo thiết kế)
• Không có khu vực hồ bơi hoặc điểm bằng phẳng có thể tích tụ nước

Bước 7 - Kiểm tra phần cứng và siết bu lông lần cuối

Sau khi đạt được lực căng tối đa, hãy đi xung quanh mọi điểm cố định một cách có hệ thống và siết chặt tất cả các bu lông theo mômen xoắn quy định. Sử dụng cờ lê lực đã được hiệu chỉnh - việc đoán bằng cảm giác không được chấp nhận đối với việc lắp đặt kết cấu. Ghi lại các giá trị mô-men xoắn được áp dụng tại mỗi điểm cố định vào nhật ký bảo trì.

Kiểm tra xem hạt keder có được đặt hoàn toàn và đồng đều trong tất cả các kênh ray hay không. Bất kỳ phần nào của hạt không được đặt hoàn toàn sẽ tạo ra sự tập trung ứng suất cục bộ có thể dẫn đến hiện tượng rách cạnh, đặc biệt là khi chịu tải trọng gió.

Hệ thống cố định vải kéo: Nên sử dụng hệ thống nào

Việc lựa chọn hệ thống cố định cạnh ảnh hưởng đáng kể đến cả quá trình lắp đặt và hiệu suất lâu dài của kết cấu chịu kéo. Here is a breakdown of the most common systems used with PVC tensile fabric.

Đối với việc lắp đặt vải căng PVC kiến trúc và thương mại dài hạn, hệ thống đường ray keder thường là lựa chọn ưu tiên vì nó phân phối tải trọng cạnh liên tục dọc theo toàn bộ chu vi thay vì tập trung ứng suất tại các điểm cố định rời rạc. Điều này trực tiếp làm cho vải có tuổi thọ cao hơn và giảm nguy cơ rách mép.

Những sai lầm thường gặp trong quá trình lắp đặt vải kéo và cách tránh chúng

Ngay cả những đội lắp đặt có kinh nghiệm cũng mắc phải những lỗi có thể tránh được. Hiểu được những lỗi thường gặp nhất sẽ tiết kiệm thời gian, tiền bạc và có thể cả tấm vải.

Căng thẳng quá mức

Kéo vải chặt hơn thông số kỹ thuật thiết kế không làm cho vải chắc hơn - nó làm tăng tốc độ biến dạng rão trong lớp phủ PVC, gây áp lực cho các đường hàn vượt quá khả năng thiết kế của chúng và làm quá tải cấu trúc đỡ. Giá trị độ căng trước thiết kế cho vải kéo PVC kiến trúc thường nằm trong khoảng 1,5–3,0 kN/m . Luôn làm việc dựa trên đặc điểm kỹ thuật chứ không phải phán đoán trực quan.

Căng thẳng từng cạnh một

Việc căng hoàn toàn một cạnh trước khi các cạnh khác được gắn vào sẽ tạo ra lực cho cạnh đơn đó chịu tất cả tải trọng căng trước ban đầu một cách không đối xứng. Điều này làm biến dạng hình học của vải và tạo ra ứng suất dư không đồng đều. Luôn gắn lỏng tất cả các cạnh trước khi bắt đầu căng lần cuối và luôn căng theo các lần gia tăng trên tất cả các cạnh.

Cài đặt trong gió lớn

A Vải căng PVC bảng điều khiển có diện tích bề mặt 50 mét vuông hoạt động giống như một cánh buồm lớn trong gió. Ở tốc độ 30 km/h, tải trọng động trên tấm ván được cố định một phần có thể vượt quá khả năng chịu lực bằng tay của một đội bốn người. Tai nạn lắp đặt liên quan đến gió là nguyên nhân hàng đầu gây hư hỏng vải và thương tích cho công nhân trên các vị trí có kết cấu chịu kéo.

Định hướng vải không chính xác

Hầu hết các loại vải kéo PVC có đặc tính kéo khác nhau theo hướng dọc (dọc) và ngang (ngang). Thiết kế kỹ thuật chỉ định hướng nào sẽ phù hợp với đường dẫn tải chính. Việc lắp đặt vải xoay 90° so với hướng thiết kế của nó có thể làm giảm đáng kể hiệu suất kết cấu. Luôn xác nhận hướng so với bản vẽ chế tạo trước khi cố định bất kỳ cạnh nào.

Bỏ qua việc kiểm tra độ căng lại

Vải căng PVC mới trải qua giai đoạn chuẩn bị trong những tuần đầu tiên sau khi lắp đặt. Sợi nền polyester hơi lắng xuống khi chịu tải và vải sẽ giãn ra khoảng 2–5% giá trị ứng suất trước ban đầu của nó. Kiểm tra và điều chỉnh lại lực căng tại 4–6 tuần sau khi cài đặt là thông lệ tiêu chuẩn và phải được bao gồm trong mọi hợp đồng lắp đặt.

Những cân nhắc đặc biệt đối với kết cấu vải kéo PVC có nhịp lớn

Kết cấu có nhịp rõ ràng vượt quá 15 mét giới thiệu thêm độ phức tạp vượt xa trình tự cài đặt tiêu chuẩn được mô tả ở trên.

Nối bảng và hàn hiện trường

Vải PVC kéo được sản xuất ở dạng cuộn thường rộng 1,5 đến 5 mét . Những mái che rất lớn đòi hỏi nhiều tấm phải được hàn lại với nhau tại nhà máy trước khi giao hàng. Đối với các kết cấu cực lớn, nơi các tấm hàn tại xưởng quá lớn để vận chuyển, có thể cần phải hàn hiện trường bằng thiết bị hàn khí nóng tại chỗ. Mối hàn hiện trường yêu cầu các điều kiện được kiểm soát - nhiệt độ, độ ẩm và độ sạch bề mặt đều ảnh hưởng đến chất lượng mối hàn. Mối hàn khí nóng PVC được thực hiện đúng cách sẽ đạt được độ bền liên kết ở mức 90–95% độ bền của vải cơ bản .

Cáp hỗ trợ trung gian và cạnh dây xích

Các kết cấu chịu kéo nhịp lớn thường kết hợp với dây cáp thép không gỉ dọc theo các cạnh tự do hoặc các đường hỗ trợ trung gian. Sự tương tác giữa độ căng của cáp và độ căng của vải đòi hỏi phải có sự điều chỉnh phối hợp trong quá trình lắp đặt. Cáp được căng trước theo các giá trị được chỉ định bằng cách sử dụng khóa xoay và độ căng của vải được hiệu chỉnh tương ứng với hình dạng của cáp. Điều này đòi hỏi phải có sự giám sát kỹ thuật và không phải là nhiệm vụ dành cho những người lao động chưa qua đào tạo.

Cài đặt theo giai đoạn cho các cụm lắp ráp nhiều bảng

Khi một mái nhà lớn bao gồm nhiều tấm liền kề, việc lắp đặt phải tuân theo một trình tự xác định để tránh các tấm hoàn thiện bị biến dạng do lực căng của các tấm liền kề. Thông thường, quá trình lắp đặt tiến hành từ tâm của cấu trúc ra bên ngoài hoặc từ điểm cao nhất trở xuống, tùy thuộc vào hình dạng cấu trúc.

Danh sách kiểm tra sau khi lắp đặt

Sau khi cài đặt hoàn tất, hãy tiến hành kiểm tra kỹ lưỡng trước khi ký kết dự án. Điều này bảo vệ cả trình cài đặt và máy khách bằng cách ghi lại tình trạng của cấu trúc khi chuyển giao.

1. Đi bộ toàn bộ chu vi và kiểm tra mọi điểm cố định - chỗ ngồi keder, mô-men xoắn bu lông tấm hoặc chỗ ngồi dây trong kênh
2. Kiểm tra bề mặt vải từ mặt đất xem có nếp nhăn, vùng căng không đều hoặc biến dạng nhìn thấy được không
3. Kiểm tra tất cả các đường nối mối hàn xem có bị bong tróc hoặc sủi bọt hay không - bất kỳ đường nối nào có thể bong tróc bằng tay đều bị hỏng và cần phải sửa chữa
4. Xác nhận tất cả các điểm thoát nước và điểm thấp trong hình dạng vải đang dẫn nước ra khỏi cấu trúc một cách chính xác
5. Kiểm tra để đảm bảo không có mép vải nào tiếp xúc trực tiếp với thép hoặc các cạnh sắc có thể gây mài mòn theo thời gian
6. Chụp ảnh tất cả các điểm cố định và cấu trúc lắp đặt tổng thể để lưu vào hồ sơ dự án
7. Ghi lại tất cả các giá trị mô-men xoắn được áp dụng, vật liệu được sử dụng và điều kiện môi trường xung quanh trong quá trình lắp đặt vào tệp bảo trì
8. Cung cấp cho khách hàng các hướng dẫn chăm sóc và bảo trì của nhà sản xuất đối với loại vải căng PVC cụ thể được lắp đặt

Lịch trình bảo trì để bảo vệ khoản đầu tư vào vải kéo PVC của bạn

Cài đặt là sự khởi đầu, không phải là sự kết thúc của công việc. Một chương trình bảo trì có cấu trúc giúp kéo dài tuổi thọ của các cấu trúc vải chịu kéo một cách đáng kể. Bảng dưới đây phác thảo các khoảng thời gian bảo trì được khuyến nghị cho việc lắp đặt vải căng PVC thương mại.

Chỉ sử dụng dung dịch tẩy rửa có độ pH trung tính, tương thích với PVC để làm sạch bề mặt. Tránh dùng máy rửa áp lực cao hướng vào các mối hàn hoặc phần cứng cố định - nước áp suất cao duy trì liên tục có thể đẩy nước xuống dưới các kẹp tấm và đẩy nhanh quá trình ăn mòn. Một bàn chải mềm với chất tẩy rửa trung tính pha loãng, sau đó rửa sạch bằng nước là đủ để vệ sinh định kỳ.

Khi nào cần gọi chuyên gia: Giới hạn của việc lắp đặt vải kéo DIY

Không phải dự án vải căng nào cũng phù hợp để tự lắp đặt hoặc làm tổng thầu mà không có kinh nghiệm cụ thể. Các tình huống sau đây yêu cầu chuyên gia lắp đặt kết cấu chịu kéo hoặc kỹ sư kết cấu tham gia:

• Bất kỳ cấu trúc nào có nhịp rõ ràng vượt quá 10 mét
• Các công trình ở vùng có gió lớn hoặc môi trường ven biển nơi ăn mòn và tải trọng gió yêu cầu đầu vào kỹ thuật cụ thể
• Bất kỳ công việc lắp đặt nào yêu cầu hàn tại hiện trường các tấm vải căng PVC tại chỗ
• Các công trình trên không gian công cộng như lối đi bộ, bãi đỗ xe, sân vận động hoặc khu vực trung chuyển mà sự hư hỏng cấu trúc sẽ gây ra hậu quả nghiêm trọng
• Các dự án yêu cầu chứng chỉ kỹ thuật để hội đồng phê duyệt hoặc tuân thủ giấy phép xây dựng
• Bất kỳ công việc căng lại hoặc sửa chữa nào mà không có tài liệu lắp đặt ban đầu

Thuê một chuyên gia để lắp đặt phức tạp không chỉ là vấn đề về chất lượng mà còn là trách nhiệm pháp lý. Nếu một cấu trúc bị hư hỏng và làm ai đó bị thương, việc thiếu tài liệu kỹ thuật và lắp đặt đủ tiêu chuẩn sẽ tạo ra rủi ro đáng kể về mặt pháp lý và bảo hiểm cho chủ sở hữu tòa nhà.
