Vải co giãn giữ nhiệt như thế nào?

Câu trả lời ngắn gọn: Vải kéo có khả năng chịu nhiệt tốt - Nhưng vấn đề lựa chọn chất liệu

Vải kéo thường hoạt động tốt trong môi trường nhiệt độ cao, nhưng hiệu suất thay đổi đáng kể tùy thuộc vào vật liệu cơ bản. Vải căng PVC là một trong những lựa chọn chịu nhiệt tốt nhất hiện có trên thị trường , thường xuyên chịu được nhiệt độ liên tục 70°C (158°F) và tiếp xúc ngắn hạn lên tới 90°C (194°F) mà không bị hỏng cấu trúc. Ngược lại, vải bóng râm HDPE tiêu chuẩn bắt đầu mất độ bền kéo trên 50°C (122°F). Nếu việc lắp đặt của bạn ở khu vực có ánh nắng gay gắt, nhiệt độ môi trường cao hoặc nhiệt bức xạ trực tiếp, thông số kỹ thuật vật liệu bạn chọn sẽ xác định xem cấu trúc có tuổi thọ năm năm hay mười lăm năm.

Nhiệt ảnh hưởng đến vải căng theo ba cách riêng biệt: nó làm mềm vật liệu, tăng tốc độ phân hủy của tia cực tím và gây ra sự giãn nở về chiều làm thay đổi lực căng trước được thiết kế trong cấu trúc. Hiểu từng cơ chế này sẽ giúp bạn chọn loại vải phù hợp và đặt ra những kỳ vọng bảo trì thực tế.

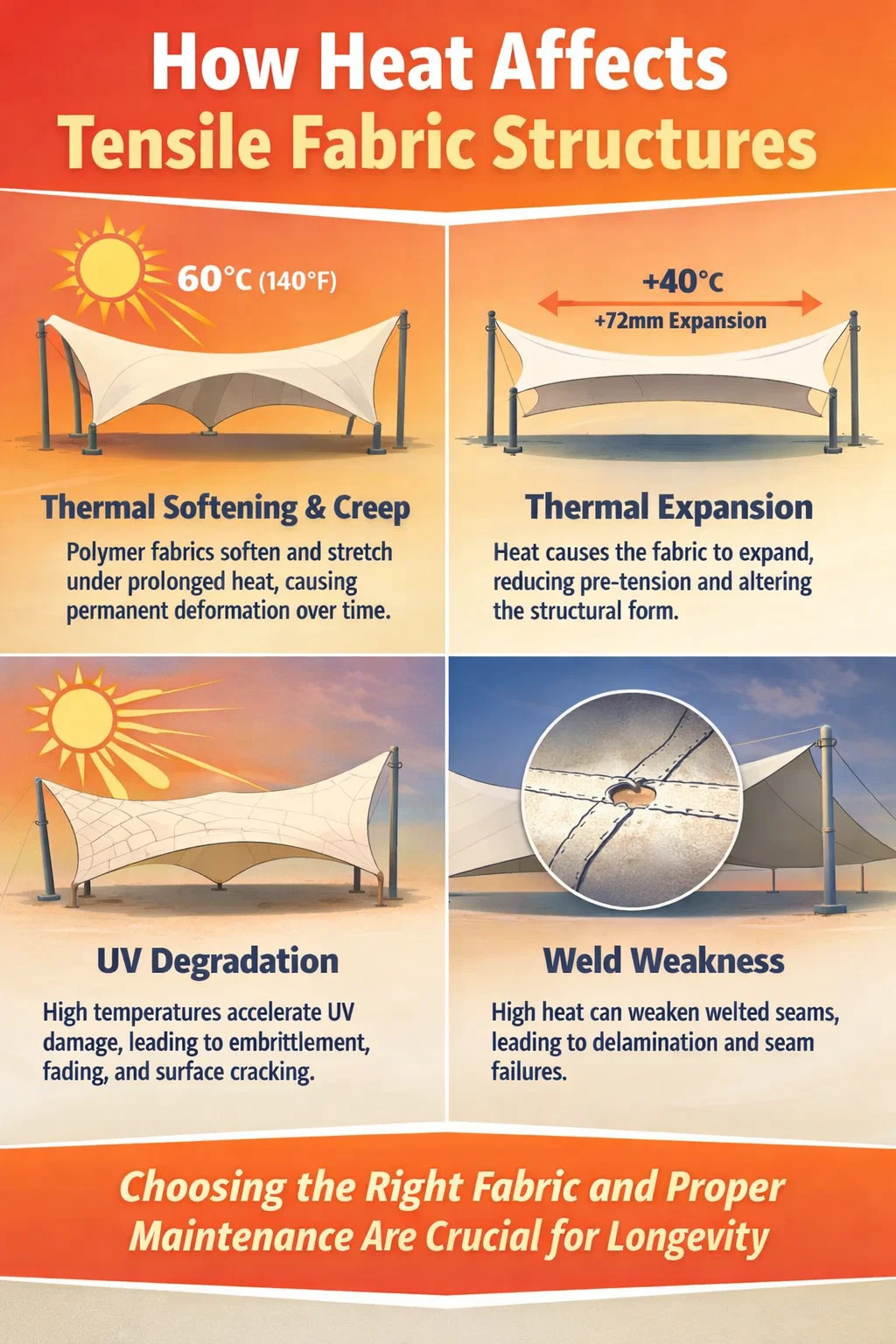

Nhiệt độ ảnh hưởng vật lý đến cấu trúc vải kéo như thế nào

Khi màng vải căng tiếp xúc với nhiệt độ cao, ba quá trình vật lý chồng chéo bắt đầu xảy ra đồng thời. Biết các quy trình này không chỉ mang tính học thuật - chúng trực tiếp thông báo cách thiết kế, chỉ định và duy trì một cấu trúc.

Làm mềm nhiệt và rão

Tất cả các loại vải có độ bền kéo dựa trên polymer đều trải qua hiện tượng mà các kỹ sư gọi là "leo" - biến dạng chậm, vĩnh viễn dưới tải trọng kéo dài và nhiệt độ cao. Đối với vải căng PVC được phủ trên lớp vải polyester, tốc độ rão cực kỳ thấp ở nhiệt độ hoạt động bình thường. Thử nghiệm độc lập của các nhà sản xuất màng như Mehler Texnology và Verseidag đã chỉ ra rằng Polyester phủ PVC giữ lại trên 95% độ bền kéo ban đầu sau 1.000 giờ ở 70°C . Sợi thủy tinh được phủ PTFE thậm chí còn hoạt động tốt hơn về mặt nhiệt nhưng với chi phí vật liệu gấp ba đến bốn lần.

Chất liệu HDPE dệt không tráng phủ - thường được sử dụng trong các cánh buồm che nắng giá rẻ - dễ bị tổn thương hơn nhiều. Ở nhiệt độ bề mặt 60°C, nhiệt độ có thể dễ dàng đạt được trên màng màu tối dưới ánh nắng trực tiếp của mùa hè ở Úc, Trung Đông hoặc Nam Âu, các sợi HDPE bắt đầu giãn ra, khiến cánh buồm rũ xuống và mất đi độ căng được thiết kế trong vòng hai đến ba mùa.

Giãn nở nhiệt và mất sức căng trước

Cấu trúc vải chịu kéo phụ thuộc vào lực căng trước được hiệu chỉnh chính xác để duy trì hình dạng của chúng, thoát nước chính xác và chống lại lực nâng của gió. Nhiệt làm vải giãn nở; làm mát làm cho nó co lại. Hệ số giãn nở nhiệt của vải kéo PVC xấp xỉ 0,18 mm mỗi mét mỗi độ C . Trong khoảng cách 10 mét, sự dao động nhiệt độ 40°C - điển hình giữa đêm và giữa trưa ở vùng khí hậu nóng - tạo ra sự thay đổi kích thước khoảng 72 mm. Các kỹ sư kết cấu tính đến điều này khi định cỡ cáp cạnh, phụ kiện góc và phần cứng căng, nhưng thông số kỹ thuật không đầy đủ sẽ dẫn đến độ võng vào mùa hè và căng quá mức vào mùa đông, cả hai đều làm giảm tuổi thọ của vải.

Suy thoái tăng tốc tia cực tím ở nhiệt độ cao

Bức xạ UV và nhiệt là một cặp kết hợp. Nhiệt độ bề mặt tăng cao làm tăng tốc các phản ứng dây chuyền quang hóa do các photon UV khởi xướng, tăng tốc độ di chuyển chất hóa dẻo trong PVC và độ giòn oxy hóa trong polyetylen. Một màng chạy ở nhiệt độ bề mặt 75°C sẽ già đi nhanh hơn từ hai đến ba lần so với màng chạy ở nhiệt độ 45°C trong điều kiện tiếp xúc với tia cực tím giống nhau. Đây là lý do tại sao vải PVC kéo căng chất lượng cao dùng ngoài trời lại có chất màu titan dioxide (TiO₂), chất phụ gia ổn định tia cực tím và lớp phủ sơn mài phản xạ bức xạ cận hồng ngoại để giữ nhiệt độ bề mặt thấp hơn nhiệt độ tương đương chưa được xử lý.

Vải kéo PVC: Tại sao nó chiếm ưu thế trong các ứng dụng chịu nhiệt độ cao

Vải căng PVC - một loại vải polyester dệt được bọc giữa hai lớp PVC dẻo - đã trở thành thông số kỹ thuật mặc định cho các cấu trúc bóng râm thương mại, mái che kéo và màng kiến trúc tiếp xúc với nhiệt vì lý do chính đáng. Các đặc tính của nó giải quyết các thách thức về nhiệt được mô tả ở trên hiệu quả hơn hầu hết các lựa chọn thay thế ở mức giá khả thi về mặt thương mại.

Lõi kết cấu: Vải polyester

Thành phần chịu lực trong vải căng PVC là lưới sợi polyester dệt. Polyester (PET) duy trì các đặc tính cơ học tuyệt vời lên tới xấp xỉ 150°C (302°F), cao hơn nhiều so với bất kỳ nhiệt độ môi trường ngoài trời thực tế nào. Lớp vải polyester mang lại cho vải kéo PVC mức độ bền kéo - thường là 3.000 đến 11.000 N/5cm theo hướng dọc và ngang tùy thuộc vào trọng lượng vải - và duy trì sự ổn định về kích thước khi tiếp xúc với nhiệt theo chu kỳ. Ngay cả ở nhiệt độ bề mặt 80°C, điều này có thể xảy ra trên PVC màu tối dưới ánh nắng gay gắt của sa mạc, lõi polyester có hiện tượng rão không đáng kể so với độ bền cuối cùng của nó.

Lớp phủ PVC: Bảo vệ và linh hoạt

Lớp phủ PVC đóng vai trò như một ma trận bảo vệ xung quanh lớp vải polyester, mang lại khả năng chống thấm, chống tia cực tím và làm sạch bề mặt. Chất hóa dẻo được thêm vào công thức PVC giữ cho lớp phủ linh hoạt trong phạm vi nhiệt độ rộng. Vải kéo PVC ngoại thất chất lượng cao vẫn linh hoạt ở nhiệt độ thấp tới -30°C và không bị mềm quá mức dưới 90°C . Các công thức rẻ hơn sử dụng chất hóa dẻo cấp thấp hơn, di chuyển ra khỏi nền PVC theo thời gian - đặc biệt là ở nhiệt độ cao - khiến lớp phủ cứng lại, nứt và cuối cùng bị hỏng ở các mối hàn và các điểm chịu ứng suất.

Các sản phẩm vải căng PVC cao cấp của các nhà sản xuất như Ferrari Soltis, Serge Ferrari, Sioen và Verseidag sử dụng lớp hoàn thiện sơn mài và lớp phủ ngoài PVDF (polyvinylidene fluoride) giúp giảm đáng kể nhiệt độ bề mặt bằng cách phản xạ bức xạ hồng ngoại. Màng PVC phủ PVDF màu trắng hoặc xám nhạt có thể có nhiệt độ bề mặt Giảm 10 đến 15°C hơn loại tương đương không có lớp phủ dưới cùng tải năng lượng mặt trời - một sự khác biệt có ý nghĩa giúp tăng cường khả năng lưu giữ chất dẻo và độ ổn định tia cực tím.

Đường hàn: Điểm dễ bị tổn thương do nhiệt nghiêm trọng

Lỗi liên quan đến nhiệt phổ biến nhất trong cấu trúc vải kéo căng PVC không nằm ở màng mà ở các đường hàn. Hàn tần số cao hoặc nêm nóng sẽ kết hợp PVC với PVC, nhưng vùng hàn vốn là điểm yếu nhất trong cụm màng. Trong môi trường nhiệt độ cao kéo dài, đặc biệt là khi kết cấu bị uốn cong khi chịu tải trọng gió, các mối hàn được thực hiện kém có thể bị bong ra. Chỉ định mức tối thiểu đường nối chồng lên nhau 40mm và độ bền bong tróc mối hàn vượt quá 150 N/5cm Theo EN, thử nghiệm ISO 1421 là tiêu chuẩn chất lượng hợp lý cho các ứng dụng ở vùng khí hậu nóng.

So sánh các loại vải kéo theo hiệu suất nhiệt

Không phải tất cả các loại vải căng đều phản ứng với nhiệt theo cách giống nhau. Bảng dưới đây so sánh các vật liệu vải chịu kéo thương mại phổ biến nhất theo các chỉ số hiệu suất nhiệt chính.

Đối với hầu hết các ứng dụng che nắng thương mại, che bãi đậu xe và màng kiến trúc, vải căng PVC mang lại sự cân bằng tối ưu về khả năng chịu nhiệt, tuổi thọ và chi phí. Kính PTFE là sự lựa chọn cao cấp cho các cấu trúc mang tính bước ngoặt lâu dài mà việc thay thế là không thể thực hiện được.

Các kịch bản nhiệt trong thế giới thực và phản ứng của vải kéo PVC

Xếp hạng nhiệt độ trừu tượng chỉ nói lên một phần câu chuyện. Điều quan trọng đối với người chỉ định và người lắp đặt là cách vải căng PVC hoạt động trong môi trường triển khai thực tế.

Khí hậu sa mạc và bán khô cằn

Ở những địa điểm như Dubai, Phoenix, Riyadh hoặc Tây Úc, nhiệt độ không khí xung quanh thường xuyên vượt quá 45°C vào mùa hè. Màng vải kéo căng PVC tối màu tiếp xúc trực tiếp với ánh nắng mặt trời vào buổi trưa trong những môi trường này có thể đạt tới nhiệt độ bề mặt 80 đến 90°C - ở giới hạn trên của đặc tính kỹ thuật PVC tiêu chuẩn. Các dự án ở những vùng khí hậu này nên chỉ định các loại vải sáng màu có lớp sơn mài PVDF, phản xạ 60 đến 75% bức xạ mặt trời tới so với 30 đến 45% của PVC tiêu chuẩn. Ví dụ, dòng Ferrari 502 và Sioen Silvertex được thiết kế đặc biệt cho khả năng tiếp xúc với tia cực tím và nhiệt độ cao và được bảo hành từ 10 đến 15 năm trong những điều kiện như vậy.

Phần cứng căng ở vùng khí hậu sa mạc cũng phải thích ứng với chu kỳ nhiệt mạnh mẽ giữa ngày nóng và đêm mát mẻ. Khóa xoay bằng thép không gỉ, thiết bị đầu cuối không có khuôn và phần cứng cấp hàng hải với phạm vi điều chỉnh vừa đủ giúp màng không bị căng quá mức khi co lại vào buổi sáng lạnh sau khi giãn nở vào ban ngày.

Khí hậu nhiệt đới ẩm

Ở Đông Nam Á, Caribe và phía bắc Queensland, thách thức về nhiệt độ là khác nhau. Nhiệt độ xung quanh cao quanh năm (30 đến 38°C) nhưng có độ ẩm cao. Bản thân độ ẩm không làm hỏng đáng kể vải căng PVC - lớp phủ vốn không thấm nước - nhưng nó tạo điều kiện cho nấm mốc và tảo phát triển trên bề mặt vải. Vải căng PVC tiêu chuẩn có chứa các chất phụ gia diệt khuẩn trong lớp phủ, nhưng chúng sẽ cạn kiệt theo thời gian. Sơn lại hoặc áp dụng các phương pháp xử lý bề mặt giàu chất diệt khuẩn cứ sau 5 đến 7 năm duy trì khả năng chống bám bẩn sinh học của vải trong môi trường nhiệt đới ẩm mà không cần thay thế hoàn toàn.

Vùng có tia cực tím cao ở Địa Trung Hải và ôn đới

Ở miền nam châu Âu, California và các vùng khí hậu tương tự, cường độ tia cực tím là yếu tố gây căng thẳng dài hạn chiếm ưu thế hơn là nhiệt độ cao nhất. Vải căng PVC ở những vùng này thường có nhiệt độ bề mặt từ 55 đến 70°C trên các màu tối hơn. Polyester phủ PVC tiêu chuẩn 900 gsm với sắc tố TiO₂ và sơn mài tiêu chuẩn hoạt động tốt ở đây từ 12 đến 15 năm nếu được giữ sạch sẽ. Nhiệm vụ bảo trì quan trọng là kiểm tra hàng năm tính toàn vẹn của đường may và làm sạch hai năm một lần bằng chất tẩy có độ pH trung tính để loại bỏ bụi và các hạt hoạt động như chất mài mòn và tập trung tia cực tím trên bề mặt.

Môi trường đảo nhiệt đô thị

Các công trình lắp đặt đô thị - trên quảng trường dành cho người đi bộ, trạm trung chuyển, khu vực ăn uống ngoài trời - phải đối mặt với nhiệt bức xạ tập trung từ các bề mặt cứng xung quanh. Mặt tiền bằng bê tông, nhựa đường và kính tỏa nhiệt lên trên, nghĩa là mặt dưới của mái che có thể hấp thụ năng lượng bức xạ đáng kể ngoài việc tiếp xúc trực tiếp với mặt trời từ phía trên. Chọn vải có giá trị phản xạ mặt trời tổng (TSR) cao trên 60% giảm mức tăng nhiệt trên cả hai bề mặt và góp phần mang lại lợi ích làm mát mà cấu trúc mang lại cho người dùng bên dưới — một yếu tố ngày càng được cân nhắc quan trọng trong khuôn khổ quy hoạch đô thị và tính bền vững.

Trọng lượng và cấp độ vải cho bạn biết điều gì về khả năng chịu nhiệt

Vải căng PVC được bán với các loại trọng lượng tương quan trực tiếp với độ bền, khối lượng nhiệt và hiệu suất trong môi trường nhiệt độ cao. Việc hiểu rõ các loại này sẽ ngăn chặn việc thiếu thông số kỹ thuật.

• 400–500 gsm (nhẹ): Thích hợp cho các ứng dụng nội thất, cấu trúc sự kiện ngắn hạn hoặc môi trường nhiệt độ thấp. Lớp phủ PVC mỏng hơn có nghĩa là chứa ít chất hóa dẻo hơn và lão hóa nhiệt nhanh hơn khi ở ngoài trời.
• 650–750 gsm (trọng lượng trung bình): Đặc điểm kỹ thuật tiêu chuẩn cho tán cây che bóng thương mại ở vùng khí hậu ôn đới. Khả năng chịu nhiệt phù hợp với nhiệt độ bề mặt dưới 70°C với mức độ tia cực tím bình thường.
• 900–1.000 gsm (hạng nặng): Được ưu tiên sử dụng ở vùng khí hậu nóng và có tia cực tím cao, kết cấu nhịp lớn và lắp đặt cố định. Lớp phủ PVC dày hơn cung cấp một bể chứa chất hóa dẻo lớn hơn, chống lại sự di chuyển trong chu kỳ nhiệt 15 năm.
• 1.100 gsm trở lên (siêu nặng): Được sử dụng trong các ứng dụng công nghiệp, bạt xe tải và các kết cấu chịu mài mòn cơ học cũng như nhiệt. Hiếm khi được yêu cầu cho các ứng dụng tạo bóng râm hoặc màng kiến ​​trúc.

Ngoài trọng lượng, số lượng sợi và loại sợi của vải lụa polyester quyết định độ bền kéo, trong khi công thức PVC xác định phạm vi linh hoạt nhiệt và khả năng chống tia cực tím. Các chuyên gia đánh giá bảng dữ liệu nên tìm kiếm các giá trị độ bền kéo, khả năng chống rách và độ bền mối hàn được kiểm tra ở nhiệt độ cao chứ không chỉ ở điều kiện tiêu chuẩn trong phòng thí nghiệm là 23°C.

Lựa chọn màu sắc và tác động đáng kể của nó đến hiệu suất nhiệt

Màu sắc không chỉ đơn thuần là sự lựa chọn mang tính thẩm mỹ trong thiết kế vải căng - nó còn có tác động trực tiếp và có thể đo lường được đến nhiệt độ bề mặt, độ bền của vải và hiệu suất tạo bóng.

Vải căng PVC màu trắng và sáng màu phản xạ từ 70 đến 85% bức xạ mặt trời tới, giữ nhiệt độ bề mặt tương đối thấp. Màng PVC màu trắng dưới ánh nắng trực tiếp có thể đạt nhiệt độ 45–55°C, trong khi màng than hoặc màu xám đen tương đương trong cùng điều kiện có thể đạt tới 85–95°C - chênh lệch nhiệt độ từ 30 đến 40°C. Sự chênh lệch nhiệt độ đó làm tăng tốc đáng kể sự di chuyển của chất hóa dẻo, tăng ứng suất chu trình nhiệt lên các mối hàn và rút ngắn tuổi thọ sử dụng hiệu quả của vải.

Từ góc độ tạo bóng, màu tối hơn giúp giảm độ chói tốt hơn và tạo cảm giác khép kín hơn trong môi trường ăn uống hoặc giải trí ngoài trời. Nếu cần có màu tối vì lý do thiết kế, các chuyên gia nên bù đắp bằng cách chọn loại vải nặng hơn, lớp phủ ngoài PVDF hiệu suất cao và nên xây dựng khoảng thời gian kiểm tra và bảo trì ngắn hơn - có lẽ ba năm một lần thay vì năm năm.

Một số sản phẩm vải căng PVC hiện nay tích hợp công nghệ "sắc tố mát" - các sắc tố phản chiếu tia hồng ngoại mang lại hình ảnh trực quan với màu tối hơn trong khi phản chiếu phần cận hồng ngoại của quang phổ mặt trời góp phần lớn nhất vào việc làm nóng bề mặt. Những sản phẩm này có thể làm giảm nhiệt độ bề mặt bằng cách 8 đến 12°C so với các chất màu tối thông thường, kéo dài tuổi thọ sử dụng một cách có ý nghĩa mà không ảnh hưởng đến mục đích thiết kế.

Hành vi cháy của vải kéo PVC khi chịu nhiệt

Mối quan tâm chung với bất kỳ loại vải bền làm từ polyme nào trong môi trường nhiệt độ cao là khả năng cháy. Vải căng PVC có những đặc điểm riêng biệt để phân biệt với các vật liệu khác.

PVC là một loại polymer cơ bản vốn có khả năng chống cháy do hàm lượng clo cao. Nó không hỗ trợ quá trình đốt cháy một cách độc lập và tự dập tắt khi nguồn lửa bị loại bỏ. Hầu hết các sản phẩm vải căng PVC thương mại đều được kiểm nghiệm và tuân thủ tiêu chuẩn Châu Âu EN 13501-1 (phân loại chống cháy của sản phẩm xây dựng), đạt được Lớp B-s2-d0 hoặc cao hơn — có nghĩa là hạn chế gây ra lửa, tạo khói vừa phải và không có giọt lửa. Tại Úc, việc tuân thủ AS/NZS 1530.3 và Thông số kỹ thuật C1.10 theo Bộ luật Xây dựng Quốc gia áp dụng cho kết cấu màng căng.

Ở nhiệt độ rất cao - trên 200°C - PVC sẽ bắt đầu phân hủy và giải phóng khí hydro clorua. Tuy nhiên, mức này cao hơn nhiều so với bất kỳ nhiệt độ nào đạt được chỉ nhờ tăng năng lượng mặt trời. Kịch bản rủi ro hỏa hoạn liên quan đến nguồn ngọn lửa bên ngoài chứ không phải tải nhiệt xung quanh. Đối với các ứng dụng gần nhà bếp, khu vực nướng thịt thương mại hoặc các địa điểm có nguy cơ cháy nổ, sợi thủy tinh phủ PTFE là thông số kỹ thuật phù hợp.

Dấu hiệu cho thấy nhiệt độ đã làm hỏng vải kéo của bạn

Xác định sớm thiệt hại do nhiệt sẽ ngăn ngừa hỏng màng hoàn toàn. Các dấu hiệu sau đây cho thấy sự suy giảm nhiệt đang xảy ra khi lắp đặt vải căng PVC:

• Bề mặt nứt hoặc rạn nứt: Các vết nứt bề mặt mịn trên lớp phủ PVC cho thấy sự suy giảm chất hóa dẻo do nhiệt độ cao kéo dài và tiếp xúc với tia cực tím. Lớp phủ đã mất tính linh hoạt và sắp hết tuổi thọ.
• Tách đường may: Chu kỳ nhiệt làm cho mối hàn PVC bị mỏi. Sự tách biệt ở các cạnh của đường may, đặc biệt là ở các góc và các điểm cao nhất, cho thấy ứng suất nhiệt đang vượt quá độ bền của lớp vỏ mối hàn.
• Chảy xệ hoặc mất hình dạng vĩnh viễn: Nếu màng không còn trở lại dạng thiết kế sau khi làm mát, hiện tượng dão hoặc giãn mép cáp vĩnh viễn đã xảy ra. Việc kéo căng lại có thể khôi phục lại hình dáng tạm thời nhưng sẽ không khôi phục được tính nguyên vẹn của vật liệu đã bị mất.
• Phai màu hoặc tạo phấn: Vết phấn hóa trên bề mặt (cặn bột màu trắng) cho thấy quá trình quang phân UV của lớp phủ ngoài PVC. Mặc dù ban đầu chỉ là một hiện tượng bề mặt, nhưng nó làm cho PVC bên dưới bị phân hủy nhanh hơn do nhiệt và tia cực tím.
• Độ cứng khi trời lạnh: Một màng trở nên cứng bất thường qua đêm cho thấy sự mất mát chất dẻo đáng kể. PVC với chất hóa dẻo thích hợp vẫn linh hoạt ở nhiệt độ dưới 0°C; hành vi thời tiết lạnh khắc nghiệt báo hiệu sự lão hóa nhiệt không thể phục hồi.

Bất kỳ dấu hiệu nào trong số này đều đảm bảo sự đánh giá kết cấu chuyên nghiệp. Trong hầu hết các trường hợp, can thiệp sớm - hàn lại đường may, xử lý bề mặt hoặc gia cố lại - sẽ kéo dài tuổi thọ sử dụng được thêm vài năm với chi phí thay thế hoàn toàn chỉ bằng một phần nhỏ.

Thực hành bảo trì để bảo tồn khả năng chịu nhiệt theo thời gian

Không có loại vải căng nào không cần bảo trì, nhưng vải căng PVC là một trong những vật liệu màng có mức bảo trì thấp nhất hiện có. Các biện pháp thực hành sau đây bảo vệ khả năng chịu nhiệt và kéo dài tuổi thọ sử dụng ở những vùng có khí hậu khắc nghiệt.

Vệ sinh thường xuyên

Bụi tích tụ, phân chim và chất hữu cơ trên bề mặt vải đóng vai trò là chất hấp thụ nhiệt, làm tăng nhiệt độ bề mặt cục bộ và tập trung tiếp xúc với tia cực tím. Làm sạch bằng bàn chải mềm và dung dịch tẩy rửa có độ pH trung tính hai lần mỗi năm ở vùng khí hậu nóng là một tiêu chuẩn tối thiểu. Không bao giờ sử dụng chất tẩy rửa gốc dung môi, máy rửa áp lực trên 40 bar hoặc miếng mài mòn vì những chất này sẽ làm hỏng lớp sơn mài phủ ngoài và đẩy nhanh quá trình phân hủy PVC.

Duy trì định kỳ

Chu kỳ nhiệt gây ra sự giãn dần của cáp biên và phần cứng ngoại vi ngay cả trong các cấu trúc vải chịu kéo PVC được xác định rõ. Việc kiểm tra hàng năm mức độ căng, các phụ kiện ở góc và các chi tiết cố định chu vi đảm bảo màng duy trì hình dạng thiết kế và không tạo ra các vùng đọng nước làm tăng ứng suất và suy thoái cục bộ.

Gia hạn xử lý bề mặt

Lớp phủ sơn mài và PVDF có thể được làm mới tại chỗ bằng cách sử dụng các sản phẩm tương thích do nhà sản xuất vải cung cấp. Áp dụng một lớp sơn phủ mới cứ sau tám đến mười năm trên màng được bảo trì tốt sẽ phục hồi khả năng phản xạ tia cực tím, bổ sung chất diệt khuẩn bề mặt và kéo dài tuổi thọ hữu ích của vải thêm từ 5 đến 10 năm một cách hiệu quả, giảm chi phí vốn cho việc thay thế hoàn toàn.

Loại bỏ theo mùa ở những vùng có khí hậu khắc nghiệt

Ở những vùng có mùa hè cực kỳ nóng, một số nhà vận hành cấu trúc vải kéo tạm thời hoặc bán cố định chọn loại bỏ và lưu trữ màng trong những tháng cao điểm mùa hè và lắp đặt lại vào mùa thu. Mặc dù đây không phải là phương pháp phổ biến đối với màng kiến ​​trúc cố định nhưng nó lại khả thi đối với các cấu trúc có thể thu vào hoặc tháo rời. Bảo quản phải ở nơi mát, tối, khô ráo — không được gấp chặt, điều này sẽ tạo ra các vết nhăn vĩnh viễn mà phải cuộn quanh lõi có đường kính 200mm hoặc lớn hơn.

Chỉ định vải kéo PVC cho các dự án tiếp xúc với nhiệt: Danh sách kiểm tra thực tế

Khi mua vải PVC kéo cho các dự án ở vùng có khí hậu nóng, hãy sử dụng các tiêu chí sau để đánh giá và so sánh sản phẩm:

1. Xác nhận trọng lượng vải phù hợp với nhịp và khí hậu - tối thiểu 900 gsm đối với môi trường nóng, có tia UV cao.
2. Xác minh loại lớp phủ ngoài - PVDF hoặc sơn mài có đặc tính phản chiếu tia hồng ngoại giúp giảm nhiệt độ bề mặt và kéo dài tuổi thọ.
3. Yêu cầu dữ liệu thử nghiệm phân loại lửa (EN 13501-1 ở Châu Âu, AS/NZS 1530.3 ở Úc) từ nhà chế tạo.
4. Chỉ định độ bền bong tróc đường hàn tối thiểu là 150 N/5cm theo EN ISO 1421 cho các ứng dụng ở nhiệt độ cao.
5. Chọn vải sáng màu có tổng hệ số phản xạ mặt trời (TSR) trên 60% hoặc chỉ định công nghệ sắc tố mát nếu cần màu tối hơn.
6. Xem lại chế độ bảo hành của nhà sản xuất - bảo hành sản phẩm 10 năm từ nhà cung cấp có uy tín là cơ sở hợp lý cho vải căng PVC thương mại chất lượng.
7. Xác nhận rằng kỹ sư kết cấu đã tính đến hệ số giãn nở nhiệt dành riêng cho sản phẩm vải trong thiết kế phần cứng kết nối và căng.
8. Yêu cầu dữ liệu thử nghiệm lão hóa tăng tốc (máy đo thời tiết hồ quang Xenon theo EN ISO 105-B06 hoặc tương đương) cho thấy độ bền kéo được giữ lại và độ ổn định màu sau khi tiếp xúc lâu dài mô phỏng.

Việc tuân theo danh sách kiểm tra này giúp giảm nguy cơ không đạt thông số kỹ thuật, vốn là nguyên nhân phổ biến nhất dẫn đến hỏng vải kéo căng PVC sớm ở vùng khí hậu nóng - không phải là những hạn chế vốn có của vật liệu mà là sự không phù hợp giữa loại sản phẩm và điều kiện triển khai.
